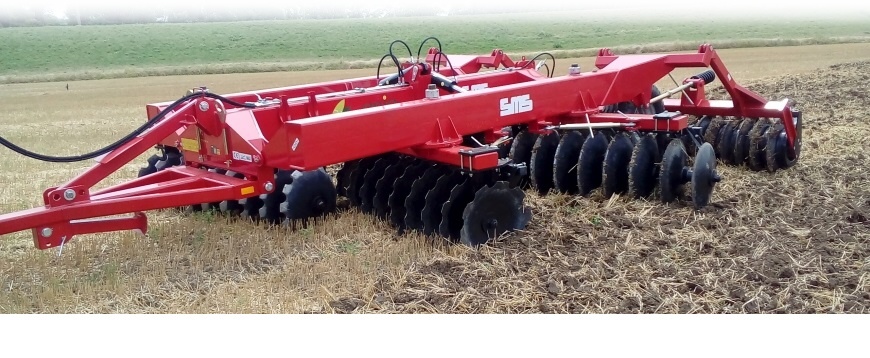

Diskové brány Huron

Diskové brány s klasickým konceptem uspořádání sekcí do tvaru X. Stroj zaujme robustním a konstrukčně jednoduchým rámem, který zaručuje spolehlivost a dlouhou životnost stroje. Zvolená koncepce u záběrů nad 4 m vyniká nenáročností na obsluhu při skládání do transportní polohy i při seřizování pracovních sekcí, zejména úhlu nastavení disků a pracovní hloubky.

Uplatnění stroj nalezne od první mělké podmínky, přes hlubší zpracování v minimalizačních technologiích, až po předseťovou přípravu po orbě. Z uživatelského hlediska je důležitý vysoký rovnací účinek, který je u skládaných verzí možno zvýšit hydraulickým zamčením sekcí do jedné roviny. Opomenout nelze ani vysoká hmotnost stroje v přepočtu na jeden disk, kterou lze navíc zvýšit vodní náplní profilů rámu. Tato funkce zajišťuje funkčnost nářadí i v náročnějších podmínkách za sucha apod.

Hlavním pracovním orgánem jsou velké talíře o průměru 660 mm. První řada je pak osazena talíři s vykrojením pro jejich snazší průnik půdou. Díky uložení disků v baterii na hřídeli je zde garantována vysoká prostupnost rostlinných zbytků – v případě zanesení některého z disků je nános protlačen pomocí ostatních disků zabírajících na téže hřídeli.

  • Průměr disků 66 cm
  • Osová rozteč disků 236 mm
  • Pracovní hloubka až 20 cm



Výhody:

+ robustní a kvalitně dílensky zpracovaná konstrukce rámu

+ jednoduchá údržba zaručená minimem mazacích míst a spolehlivými komponenty od špičkových dodavatelů

+ stabilita stroje i při vysokých rychlostech díky nápravě umístěné před opěrným válcem

+ symetrické uspořádání disků zajišťuje přesné vedení stroje ve směru jízdy traktoru

+ jednoduché ovládání/ nastavení stroje

+ vysoká průchodnost materiálu

+ schopnost práce i v náročných a suchých podmínkách

Jednoduché nastavení pracovního úhlu.
Jednoduché nastavení pracovního úhlu.
Bezpečné uložení kriticky namáhaných míst.
Bezpečné uložení kriticky namáhaných míst.
Každý disk je osazen stěrkou proti ucpání.
Každý disk je osazen stěrkou proti ucpání.
Prémioví dodavetelé zaručují kvalitu výrobku.
Prémioví dodavetelé zaručují kvalitu výrobku.
Dobré zapravovací schopnosti díky velkým diskům.
Dobré zapravovací schopnosti díky velkým diskům.
Přesné vedení stroje díky symetrickému uspořádání sekcí.
Přesné vedení stroje díky symetrickému uspořádání sekcí.

Konstrukce stroje:

Verze 250- 350 - pevný, polonesený, jednodílný rám z profilu 100x100x8 mm, 3 polohy úhlu záběru
Verze 400- 500 - hydraulicky skládaný, polonesený, dvoudílný rám z profilu 200x300x8 mm, plynule stavitelný úhel záběru
Verze 500 T- 700 T - hydraulicky skládaný, polonesený, dvoudílný rám z profilu 200x300x8 mm, plynule stavitelný úhel záběru

250

300

350

400

450

500

500 T

600 T

700 T

Počet talířů

20

24

28

36

40

44

44

52

60

Počet ložisek

8

8

8

8

12

12

12

14

16

Min. výkon (kW)

70

80

90

100

110

130

130

150

180

Max hmotnost (kg/disk)

95

90

84

127

121

116

135

131

133

Pracovní šířka (cm)

250

300

350

400

450

500

500

600

700

Transportní šířka (mm)

2700

3000

3510

3000

3000

3000

3000

3000

3000

Max. pracovní hloubka (cm)

20

20

20

20

20

20

20

20

20

Rozměr pneu nápravy

10,0/75-15,3

10,0/75-15,3

10,0/75-15,3

19/45-17

19/45-17

19/45-17

400/60-15,5

400/60-15,5

400/60-15,5

Pracovní rychlost

9-13

9-13

9-13

9-13

9-13

9-13

9-13

9-13

9-13

Přepravní rychlost

20

20

20

20

20

20

20

20

20

Brzdy

-

-

-

na přání

na přání

na přání

na přání

na přání

na přání

Kategorie závěsu

II

II

II

III

III

III

III

III

III

Opěrné válce

Trubkový válec

ø 540 mm

standardní typ válce

vhodný do všech běžných podmínek

Spirálový válec

ø 540 mm

vhodný do všech typů půd

výborný rovnací účinek

DDL válec

ø 560 mm

vhodný do všech typů půd

výborný drobící účinek

výborný utužovací účinek

Ostatní příslušenství

Boční clony
Precizer

Zmenšená rozteč disků 195 mm.
